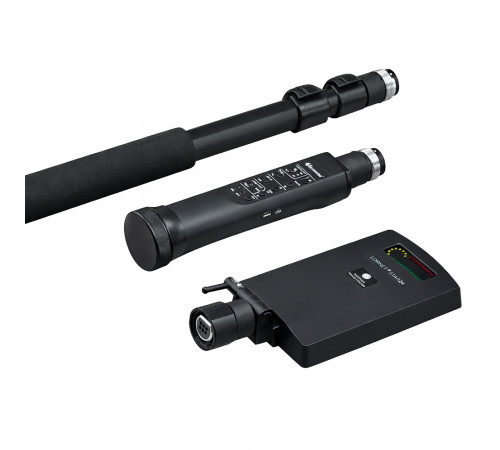

Нелинейный локатор ЛОРНЕТ‑СТАР: произвольно конфигурируемый поиск электронных устройств
ЛОРНЕТ‑СТАР — первый в мире произвольно конфигурируемый нелинейный локатор. Предназначен для обнаружения скрытых радиоэлектронных устройств с полупроводниковыми компонентами: аудио- и видеопередатчиков («жучков»), рекордеров, исполнительных элементов СВУ. Прибор применяется при оперативно‑поисковых работах на местности, в помещениях и транспорте.
- Сменные антенные модули: работа с тремя диапазонами частот — 800 МГц, 2400 МГц и 3600 МГц — под разные задачи.

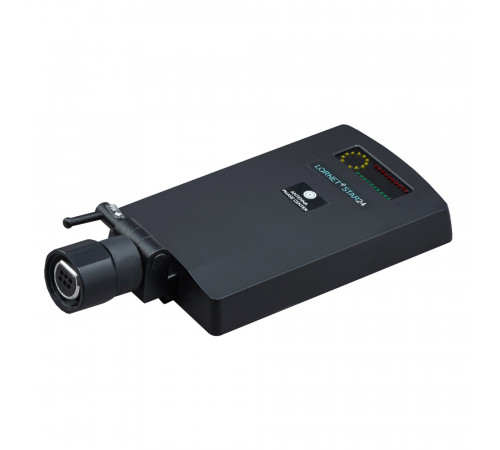

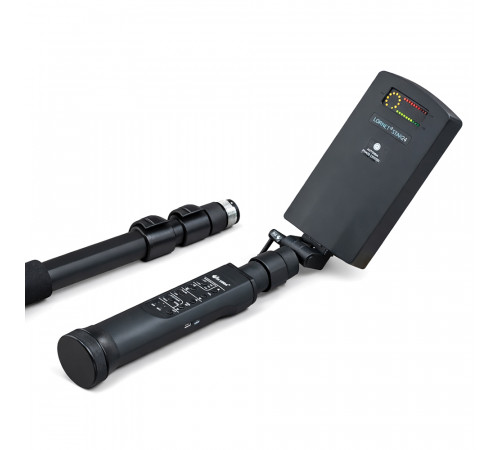

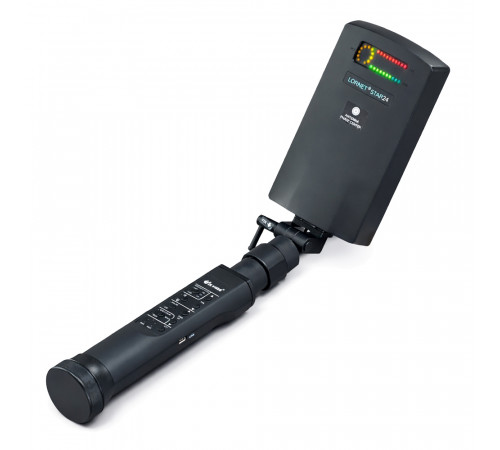

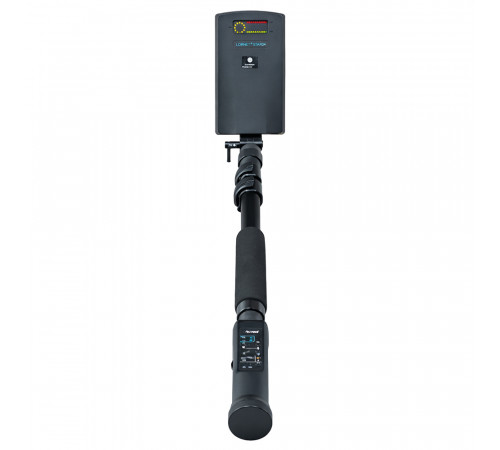

- Трансформация форм‑фактора: из компактного досмотрового прибора в поисковый с телескопической штангой (до 86 см).
- Модульное наращивание: возможность начать с минимальной конфигурации и позже дооснастить нужными модулями.
- 800 МГц: поиск в средах с высоким затуханием и влажностью.
- 2400 МГц: досмотр багажа, поиск SIM‑карт и миниатюрных модулей.
- 3600 МГц: дистанционное обнаружение и пространственная локализация мелких объектов.
Принцип действия и идентификация объектов
Локатор облучает объект мощным зондирующим сигналом и анализирует переизлучённые гармоники (2‑ю и 3‑ю) от полупроводниковых элементов. Это позволяет обнаруживать устройства независимо от их состояния (включено/выключено) благодаря нелинейным свойствам полупроводников: диоды, транзисторы и микросхемы преобразуют наведённую ЭДС в сигналы, кратные частоте зондирования, и переизлучают их в пространство. Приёмники, настроенные на 2xF и 3xF, фиксируют эти отклики.
Типовой критерий: если уровень 2‑й гармоники выше 3‑й — это, скорее всего, искусственное устройство (жучок, плата). Если 3‑я гармоника выше — вероятнее МОМ‑образование (коррозия, окислы). Однако на практике этот критерий не всегда работает. В спорных случаях применяют дополнительный спектральный анализ (или ЧМ‑демодуляцию) при одновременном физическом воздействии (лёгком простукивании): у естественных объектов ширина спектра гармоник увеличивается, у искусственных — остаётся стабильной.
Режимы работы и параметры по опциям
| Параметр | Опция 08 | Опция 08С | Опция 24 | Опция 24С | Опция 36М |
|---|---|---|---|---|---|
| Частота зондирующего сигнала | 800 МГц | 800 МГц | 2400 МГц | 2400 МГц | 3600 МГц |
| Шаг перестройки частоты (автовыбор по минимуму помех) | 200 кГц | 200 кГц | 2 МГц | 2 МГц | 13 МГц |
| Импульсный режим (Pulse), пиковая/средняя мощность | 10 Вт / 230 мВт | 10 Вт / 230 мВт | 10 Вт / 230 мВт | 10 Вт / 230 мВт | 18 Вт / 112 мВт |
| Непрерывный режим, средняя мощность | - / 330 мВт | - / 330 мВт- / 330 мВт | - / 330 мВт | - / 330 мВт | - |
| Импульсный режим с малой скважностью | - | - | - | - | 6 Вт / 375 мВт (малая скважность) |
| Приёмники | Настроены на 2‑ю (2xF) и 3‑ю (3xF) гармоники зондирующего сигнала | ||||
| Чувствительность приёмников | < -110 дБм (в замкнутом коаксиальном тракте, без антенны) | ||||
| Динамический диапазон приёмного тракта | 24 дБ | ||||
| Встроенный анализатор спектра 2‑й/3‑й гармоник | Нет | Есть | Нет | Есть | Нет |
| Время работы от аккумулятора (макс. мощность) | 3 ч (импульс); 1,5 ч (непрерывный) | 3 ч (импульс); 1,5 ч (непрерывный) | 3 ч (импульс); 1,5 ч (непрерывный) | 3 ч (импульс); 1,5 ч (непрерывный) | 2,5 ч (импульс); 1,5 ч (малая скважность) |
Габариты, вес и комплектация
| Размеры локатора (досмотровый вариант, без штанги) | 40×20×7 см (для опций 08, 08С, 24, 24С); 40×20×20 см (опция 36М) |

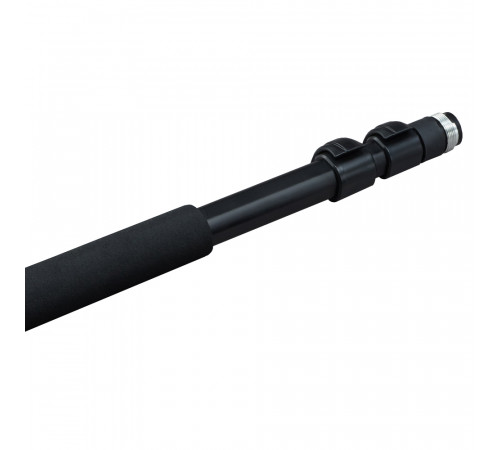

| Телескопическая штанга | 54×4×4 см (в сложенном виде); до 86×4×4 см (раздвинута) |
| Вес изделия без штанги | 1,0 кг (08, 08С, 36М); 0,8 кг (24); 1,0 кг (24С) |
| Вес телескопической штанги | 0,2 кг |

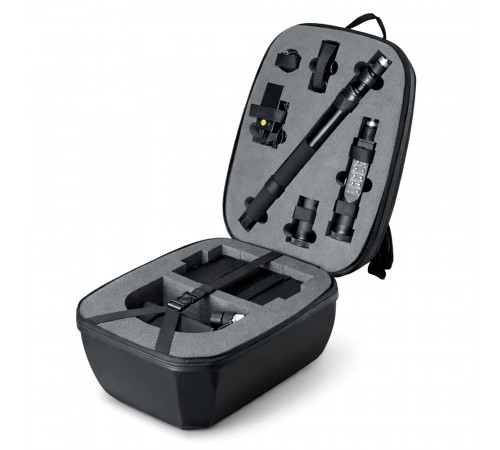

| Сумка‑укладка | 45×30×35 см |
| Вес максимального комплекта (все опции) в сумке | 8 кг |
| Диапазон рабочих температур | +5…+40 °С |
