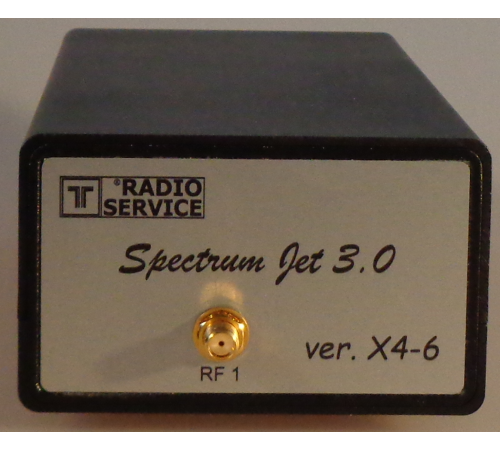

Spectrum Jet 3.0 — компактный анализатор спектра реального времени с диапазоном частот 9 кГц–21 ГГц (опционально до 26 ГГц) и скоростью сканирования 30–50 ГГц в секунду. Прибор построен по схеме двойного супергетеродина с преселектором и конвертером вниз, что обеспечивает высокую избирательность и низкий уровень шумов. Благодаря 16‑битному АЦП, DDC на ПЛИС и интерфейсу USB 3.0 анализатор передаёт данные со скоростью до 160 МБ/с для дальнейшей обработки в компьютере. Специализированное ПО «Радиан» позволяет решать задачи радиоконтроля, цифровой демодуляции, поиска источников излучения и фиксации импульсных и ППРЧ‑сигналов. Алгоритмы покадрового накопления и «цифрового фосфора» (послесвечения) помогают оператору выявлять даже однократные сигналы.
- Расширенный частотный диапазон: 9 кГц–21 ГГц (до 26 ГГц опционально) за счёт конвертера вниз с преселектором.
- Высокая скорость сканирования: 30–50 ГГц/с при разрешении 10 кГц — быстрое построение панорамы и обнаружение кратковременных сигналов.
- Обнаружение сложных сигналов: алгоритмы «цифрового фосфора», покадрового накопления, фиксация ППРЧ и однократных импульсов.
- Двойной супергетеродин с преселектором: базовый приёмник 30 МГц–6 ГГц + конвертер 6–21 ГГц; отдельный цифровой тракт 9 кГц–30 МГц.
- Цифровая обработка: 16‑битный АЦП, прямой цифровой конвертер вниз (DDC) на ПЛИС, ПЧ 140 МГц, полоса ПЧ 24 МГц.
- Интерфейсы и передача данных: USB 3.0, скорость потока до 160 МБ/с; управление, отображение и анализ — в ПО на компьютере.
Режимы и задачи применения
- Радиоконтроль и поиск источников: мониторинг эфира, выявление несанкционированных передатчиков, определение направления на источник (при использовании встроенного коммутатора на 4/6/8 входов).
- Анализ импульсных и ППРЧ‑сигналов: благодаря режиму реального времени, полосе 20 МГц и алгоритмам накопления/послесвечения.
- Цифровая демодуляция: поддержка AM, NFM, WFM, LBS, UBS, StereoFM — для оценки содержания сигнала и классификации типа модуляции.
- Интеграция в комплексы: работа в составе систем радиомониторинга, в связке с джаммерами (например, RS6000) для интеллектуального подавления.
Технические характеристики Spectrum Jet 3.0 (Радиан‑21)
| Диапазон частот | 9 кГц–21 ГГц (опционально до 26 ГГц) |
| Скорость сканирования (с разрешением 10 кГц) | 30–50 ГГц/с |
| Полоса в режиме реального времени | 20 МГц |
| Промежуточная частота | 140 МГц |
| Полоса ПЧ | 24 МГц |
| Полосы пропускания анализатора | 160 кГц–20 МГц |
| Отображаемый средний уровень шумов (DANL) | −155 дБ/Гц (в диапазоне 30 МГц–21 ГГц) |
| Коэффициент шума | Не более 12 дБ |
| Избирательность по зеркальному каналу | Не менее 70 дБ |
| Динамический диапазон (SFDR) | Типично 80 дБ |
| Время перестройки линейного приёмника | Не более 150 мкс |
| Фазовый шум гетеродина (отстройка 10 кГц, 1 ГГц) | ≤−86 дБн/Гц |
| Долговременная нестабильность гетеродинов (опционально) | 2 ppm (не хуже ±1×10⁻⁸) |
| Максимальный уровень входного ВЧ‑сигнала | Не более 20 дБм |
| Цифровые демодуляторы | AM, NFM, WFM, LBS, UBS, StereoFM |
| Интерфейс | USB 3.0 |
| Рабочий температурный диапазон | −20…+60 °C |
| Габариты | 174×78×55 мм |
| Вес | 550 г |
Конфигурации и опции

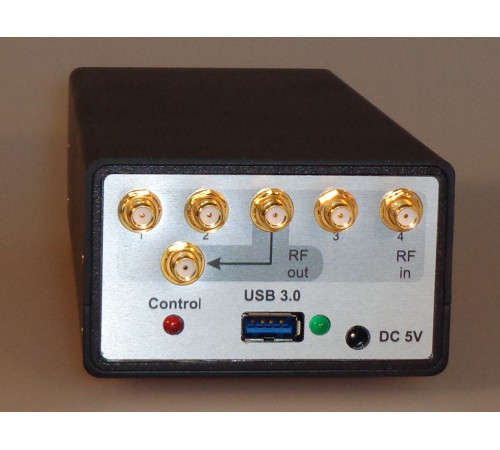

- Базовый приёмник до 6 ГГц: может комплектоваться встроенным коммутатором на 4, 6 или 8 входов — для многоканального мониторинга и определения направления на источник излучения.
- Расширение диапазона до 26 ГГц: опциональный конвертер с преселектором, сохраняющий высокую избирательность и малый уровень шумов.
- ПО «Радиан»: спектральные оценки, демодуляция, запись и передача данных, удалённый доступ, интеграция в системы радиоконтроля.
Скорость 30–50 ГГц/с позволяет быстро «пробегать» широкий диапазон и не пропускать кратковременные сигналы. Динамический диапазон SFDR 80 дБ помогает уверенно выделять слабые сигналы на фоне сильных помех — это критично при работе в загруженном эфире и при поиске маломощных передатчиков.
Для задач поиска импульсных и ППРЧ‑сигналов используйте режим реального времени с полосой 20 МГц и включите алгоритмы «цифрового фосфора» — это существенно повышает вероятность обнаружения. При работе в многоканальной конфигурации с коммутатором учитывайте синхронизацию каналов и калибровку трактов. Для долговременного мониторинга и удалённого контроля настройте передачу данных и хранение спектральных снимков в ПО «Радиан». При эксплуатации в условиях низких температур (−20 °C) обеспечьте прогрев прибора перед началом измерений и контролируйте стабильность гетеродинов.
