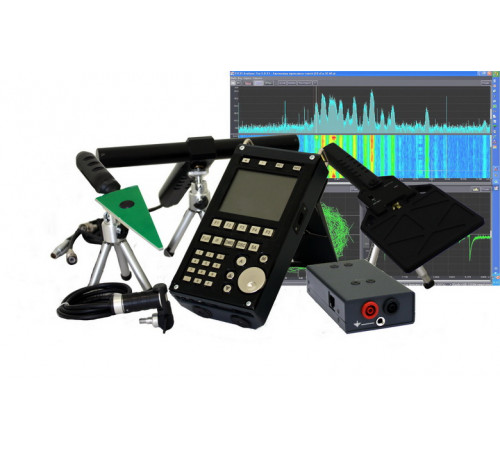

ST 131N «ПИРАНЬЯ-II» Многофункциональное поисковое устройство с опцией детектора нелинейных переходов

Многофункциональное поисковое устройство ST 131 «ПИРАНЬЯ II» предназначено для проведения мероприятий по обнаружению и определения местоположения специальных технических средств (СТС) негласного получения информации и выявления естественных и искусственно созданных каналов утечки информации.
К основным типам СТС, на обнаружение которых ориентировано ST131, являются

• СТС с передачей информации по радиоканалу. К ним прежде всего относят:
  • Радиомикрофоны, включая устройства с накоплением информации и с псевдослучайной перестройкой частоты.
  • Телефонные радиоретрансляторы;
  • Радиостетоскопы;
  • Беспроводные видеокамеры;
  • Несанкционированно используемые сотовые телефоны и модемы стандартов GSM, DECT, а так же устройства с цифровыми каналами передачи данных стандартов WLAN и BLUETOOTH.

• CТС имеющие в своем составе устройства пространственного высокочастотного облучения;
• радиомаяки для слежения за перемещением объектов.
• СТС, использующие для передачи информации силовые линии сети переменного тока, абонентские телефонные линии, линии систем пожарной и охранной сигнализации.
• СТС с передачей информации в инфракрасном диапазоне частот. К ним относят, как СТС непосредственно передающие информацию в инфракрасном диапазоне частот так и устройства имеющие в своем составе источники пространственного облучения в данном диапазоне.
• СТС с передачей информации в ультразвуковом диапазоне частот

• КАНАЛ "РАДИО" В этом канале обеспечивается прием и последующая обработка радиосигналов в диапазоне 0.01 – 18000МГц. Для исследования радиосигналов в диапазоне 0.01- 30МГц подключите к разъему «CH1» антенну с соотвествующим частотным диапазоном. Для работы в диапазоне 30-4200МГц используйте УВЧ конвертор (ST131.UHF) + УВЧ антенну (ST131.UHF.А). Для работы в диапазоне 4-18ГГц предназначен СВЧ детектор «ST131.SHF». Данный подрежим предназначен для автоматического выделения сигналов превышающих заданный пользователем уровень и автоматического создания базы данных обнаруженных сигналов в канале «РАДИО».
• КАНАЛ "ПРОВОДНОЙ" В этом канале обеспечивается приём и последующая обработка сигналов передаваемых по проводным линиям различного назначения (силовой сети, телефонных и вычислительных сетей, пожарной и охранной сигнализации) находящихся под напряжением (постоянным или переменным) до 250В в частотном диапазоне от 10Гц - 30МГц. Основной блок подключается к исследуемой линии через адаптер проводных линий ST131.WLA.
• КАНАЛ "ОПТИЧЕСКИЙ" В этом канале обеспечивается приём и последующая обработка излучений в оптическом диапазоне частот. Для использования в данном канале предназначен оптический датчик "ST131.IF".
• КАНАЛ "АКУСТОЭЛЕКТРИЧЕСКИЙ" В этом канале обеспечивается прием, усиление и анализ электрического сигнала в диапазоне 10Гц- 125кГц. Ультразвуковой сигнал преобразуется в сигнал звуковой частоты посредством цифрового гетеродинирования. Применение тех или иных типов акустических преобразователей зависят от поставленных задач, с учетом параметров данного канала. Для исследования магнитного поля акустического диапазон частот предназначен датчик магнитного поля "ST131.MF".

• ТРИ РЕЖИМА: "ВЕСЬ ДИАПАЗОН", "ПОЛОСА", "ДЕМОДУЛЯЦИЯ"
• ТРИ ПОДРЕЖИМА: "ШКАЛА", "АВТОМАТИЧЕСКИЙ АНАЛИЗ" и "ПАМЯТЬ"
• ТРИ ОПЦИИ: "ОСЦИЛЛОГРАФ","КУРСОРНЫЕ ИЗМЕРЕНИЯ", "ЦИФРА", "ДЕТЕКТОР НЕЛИНЕЙНЫХ ПЕРЕХОДОВ"

• непосредственно к анализу конкретных частот с использованием подрежима "АВТОМАТИЧЕСКИЙ АНАЛИЗ"
• детальному исследованию участков диапазона (переход в режим "ПОЛОСА").
• непосредственному звуковому контролю сигналов (переход в режим "ДЕМОДУЛЯЦИЯ")

• выбором центральной частоты полосы обзора (нажатие на кнопку "SET FREQ" и набор выбранного значения)
• нажатием на кнопку "BND". В этом случае на экране появляется три курсорных линии предназначенных для выбора необходимой полосы просмотра. При этом курсорная линия черного цвета индицирует центральную частоту полосы, а оранжевые – ее края. Выбор положения курсорных линий осуществляется вращением ВАЛКОДЕРА.
