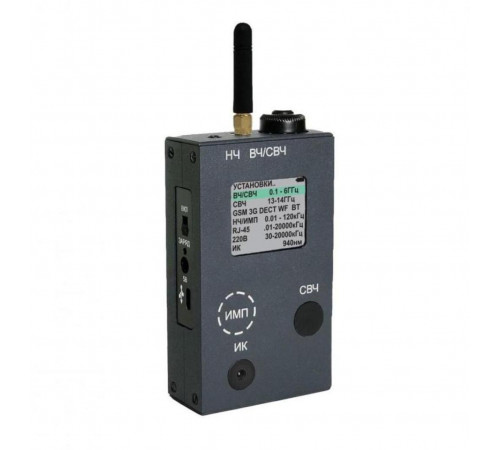

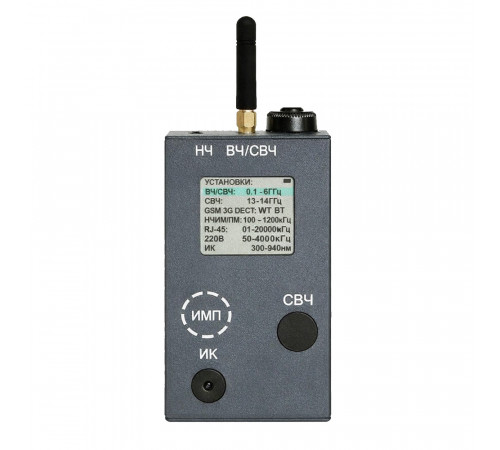

Имитатор сигналов ST122: назначение и имитируемые эффекты
Имитатор ST122 предназначен для реалистичного воспроизведения сигналов, характерных для специальных технических средств негласного получения информации (СТС НПИ). Устройство позволяет отрабатывать методики обнаружения и контроля каналов утечки информации в условиях, максимально приближенных к реальным.
- Имитация каналов передачи информации, используемых СТС НПИ.
- Воспроизведение нелинейного эффекта при подключении к проводным линиям СТС НПИ.
- Имитация побочного электромагнитного излучения (ПЭМИ) СТС НПИ.
Область применения ST122
Устройство используется в профессиональных задачах по обеспечению информационной безопасности и подготовке специалистов.
Обеспечено управление ST122 с Windows совместимого ПК с использованием специального программного обеспечения «ST122.Remote» c возможностью создания своей базы данных сигналов
Возможности генерации сигналов ST122
ST122 обеспечивает гибкую генерацию широкого спектра сигналов для комплексной имитации угроз.
| Тип сигнала | Параметры и особенности |
|---|---|
| Радиосигналы | Диапазон 100–6000 МГц; регулируемая выходная мощность; модуляция: АМ, ЧМ, ЧМн; методы передачи: ППРЧ, ШПС, СКП. |
| СВЧ‑сигналы | Диапазон 13–14 ГГц. |
| Цифровые стандарты передачи данных | Имитация GSM (2G, 3G, 4G), DECT, Bluetooth, WLAN. |
| НЧ и ВЧ‑сигналы в проводных линиях | Подача сигналов в сеть 220 В и слаботочные линии для имитации проводных каналов утечки. |
| ИК‑сигнал | Инфракрасный сигнал с модуляцией НЧ‑сигналом и выбором поднесущей частоты. |
| Звуковые и ультразвуковые сигналы | Произвольный выбор частот; поддержка частот октавных и третьоктавных фильтров; прямое подключение динамического излучателя. |
| Низкочастотное магнитное поле | Имитация ПЭМИ радиоэлектронной аппаратуры (диктофонов, смартфонов и т. п.). |
Технические характеристики ST122 по выходам и блокам
Выход «ВЧ‑СВЧ»
| Диапазон частот | 100–6000 МГц |
| Шаг перестройки частоты | 10, 100, 1 000, 10 000, 100 000 кГц |
| Уровень сигнала | −27 … +20 дБм |
| Вид модуляции | АМ, ЧМ, ЧМн |
| Метод передачи | ППРЧ, СКП, ШПС |
| Диапазон перестройки ППРЧ | 1, 5, 10, 20, 50, 100 МГц |
| Количество каналов ППРЧ | 10, 25, 50 |
| Полоса ШПС | 0,3, 0,5, 1, 2, 4 МГц |
| Время передачи сигнала СКП | 0,0001–99 сек |
| Время накопления СКП | 0,01–5999 сек |
| Имитируемые стандарты передачи данных | CDMA, GSM, 3G, 4G, DECT, WLAN, Bluetooth |
Источник СВЧ‑излучения «СВЧ»
| Диапазон частот | 14–14,5 ГГц |
| Модуляция | ИКМ |
| Подводимая к антенне мощность | 10 дБм |

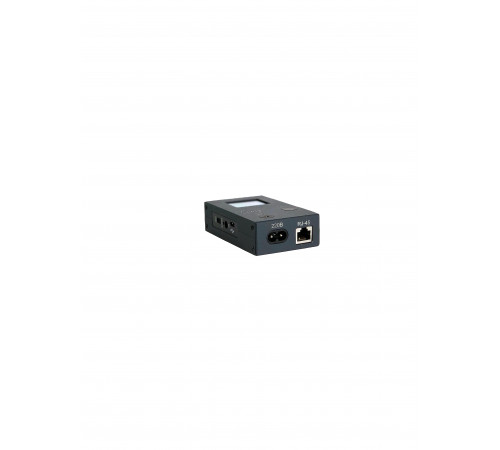

Выход «RJ‑45»
| Диапазон частот | 0,01–20 000 кГц |
| Макс. амплитуда сигнала (ср. кв.) | 0,5 В |
| Вид модуляции | АМ, ЧМ, ШИМ |
| Частота следования импульсов | 1, 10, 20, 50, 100 Гц |
| Скважность | 1, 5, 10, 20 |
Выход «220В»
| Диапазон частот | 30–20 000 кГц |
| Максимальная амплитуда сигнала | 1 В |
| Макс. допустимое напряжение на входе | 380 В |
| Модуляция | ЧМ, ШИМ |
Источник инфракрасного излучения «ИК»
| Длина волны | 940 нм |
| Диапазон частот поднесущей | 0,01–5 000 кГц |
| Выходная оптическая мощность | 0,5 мВт |
| Вид модуляции | АМ, ЧМ, ШИМ |
Выход «НЧ»
| Диапазон частот | 0,01–120 кГц |
| Выбор частот | произвольный, октавные и третьоктавные |
| Максимальная выходная мощность | 0,3 Вт |
| Минимальное сопротивление нагрузки | 8 Ом |
| Модуляция | АМ, ЧМ, ШИМ |
Источник магнитного поля «ИМП»
| Эквивалентный магнитный момент (на частоте 1 кГц) | 2×10⁻⁴ А·м² |
Общие характеристики
| Интерфейс | USB |
| Источник питания | встроенный Li-pol аккумулятор 1.8 А·ч; блок питания 5В 2А |
| Габариты (основной блок без антенны) | 111.5 × 62.2 × 27 мм |
| Габариты упаковки | 235 × 220 × 75 мм |
